Der eigene DSLAM – mit Black Jack und Nutten

Die Aufgabe bestand darin, Internet in das etwa 200 Meter vom nächsten Telefonanschluss entfernt liegende Wohnhaus zu bringen bzw. das Wohnhaus mit unserem vorhandenen LAN im Betriebsgebäude zu verbinden. Auf solchen Entfernungen scheidet Ethernet über Kupferkabel normalerweise aus, wenn man nicht mit Extendern experimentieren möchte. Die Standardlösung besteht normalerweise aus Glasfaser-fähigen Switches und einem Lichtwellenleiter. Den hätten wir durch den Abwasserkanal oder durch vielleicht vorhandene Leerrohre auf dem Grundstück legen können. Unser Elektriker schätzte die Kosten auf etwa 1500 Euro. Ich hatte allerdings eine Idee, wie es noch günstiger ginge: Zwischen den beiden Gebäuden liegen bereits Kupferdoppeladern. Man könnte da ein VDSL-Signal drauflegen, was auf der kurzen Entfernung für 100 MBit/s gut sein müsste…

Die Firma Allnet aus Germering verkauft in Deutschland entsprechende Geräte unter dem Produktnamen ALL126. Beide verwenden den Infineon Vinax-Chipsatz, mit dem auch die Deutsche Telekom ihr VDSL-Netz aufgezogen hat. Das ALL126AS2 ist das Slave-Modem, es entspricht von der Funktion her einem normalen VDSL2-Modem. Die spannenden Sachen passieren am Master-Modem ALL126AM2. Hier kann sich der Hobby-Telekommunikationssystemelektroniker austoben und an all den Stellschrauben drehen, mit denen sonst nur Telekom-Mitarbeiter umgehen, zum Beispiel Zielübertragungsraten, Profile und Fastpath. Wie ein eigener DSLAM für den Heimbetrieb – die Bezeichnung DSLAM trifft auf das Master-Modem allerdings nicht wirklich zu, weil es nicht die Datenströme mehrerer Gegenstellen auf eine weiterführende Leitung multiplexen kann, sondern nur eine Punkt-zu-Punkt-Verbindung aufbaut.

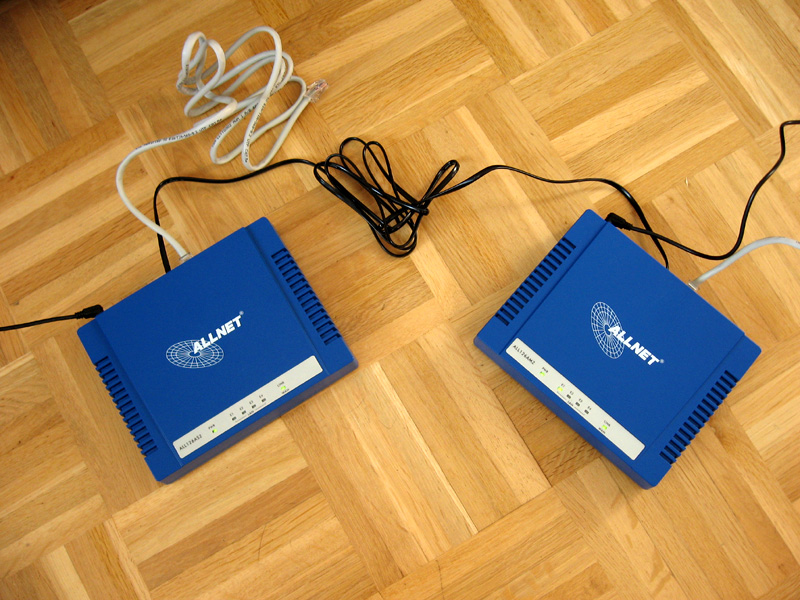

VDSL2-Modems ALL126AM2 und AS2 an der kurzen Telefonleitung zum Test.

Diese tolle Hardware hat Allnet übrigens nicht selbst erfunden. Es scheint sich im wesentlichen um eine Infineon-Referenzimplementation zu handeln. Auf einem 175 MHz MIPS-Prozessor des Typs ADM5120 mit 16 MB RAM und 4 MB Flash-ROM läuft ein Linux-Kernel der Version 2.4.20. Tatsächlich zu bauen scheint die Dinger die taiwanische Netsys, die die Geräte als NV-600L/R anbieten. In anderen Teilen der Welt kennt man sie beispielsweise auch als SP3501BM/BS von Micronet.

Die Modems kommen jeweils mit Netzteil, einem LAN-Kabel und einem Telefonkabel. Neben der VDSL-Strecke ist auch ein 4-Port-Switch vorhanden. Wer möchte kann auf der VDSL-Leitung auch noch telefonieren, die Modems verfügen dazu über einen integrierten Splitter. Es gibt kein gedrucktes Handbuch, sondern lediglich ein PDF auf CD, und nur auf Englisch. Auch das Webinterface steht ausschließlich auf Englisch zur Verfügung. Die Hilfe zu den gängigen Funktionen ist ausreichend, vor allem bei den eher esoterischen VDSL-Optionen aber praktisch nicht vorhanden. Okay, es gibt dort Dinge, an denen ohnehin nur ein Ingenieur drehen sollte, am besten mit Schwerpunkt Nachrichtentechnik. Die gesamte Konfiguration erfolgt über dieses Webinterface. Des weiteren ist ein Anschluss für eine serielle Schnittstelle vorhanden, über die man wie ich weiß spannende Dinge tun kann.

Die Geräte sind nicht nur VDSL2-Modems, sondern auch vollwertige NAT-Router, die so ziemlich alles bieten, was man in einem Linux-basierten Embedded-Router heute erwarten kann, inklusive Funktionen für Virtual Server und DMZ. Wer möchte, kann zusätzlich zur VDSL-Strecke ein weiteres DSL- oder Kabelmodem anschließen. Ich habe auf diese Möglichkeit verzichtet und stelle die Verbindung zu unserem T-DSL 1000 Anschluss über einen dedizierten Linux-Router her.

Per Default ist interessanterweise ein japanischer Bandplan eingestellt. Der Bandplan sagt, auf welchen Frequenzen die Modems pfeifen dürfen, denn nichts anderes ist VDSL: Auf intelligente Art hochfrequente Pfeiftöne von sich geben und hoffen, dass die Gegenseite das Signal aus dem Rauschen herausfiltern kann. Meine Version des Webinterfaces hat leider für die zur Verfügung stehenden Bandpläne nur kryptische Kurzbezeichnungen. T-Com fährt auf ihren VDSL-Strecken das Profil 17a, nutzt also Frequenzen bis 17 MHz. Als Privatmann strebe ich natürlich ganz sportlich das Maximum an, was VDSL2 hergibt, nutze die vollen 30 MHz aus und erreiche so mit Profil 30a bis zu 100 Mbit/s symmetrisch. Bei den Bandplänen würde ich wirklich gerne wissen, was sich jeweils dahinter verbirgt. Das Webinterface bietet mir an: B07, B08, B12, B12_17, B13, B13_17. Diese Kürzel finden sich in dieser Form in keinem weiteren Dokument im Internet. Sie stehen für eine Kombination aus Bandplan und PSD-Maske. Die PSD-Masken begrenzen die Sendeleleistung der Modems auf bestimmten kritischen Frequenzen. Ich weiß, dass es Bandpläne für Koexistenz mit POTS oder ISDN gibt, ferner PSD-Masken die besondere Rücksicht auf eventuell nebenan laufende ADSL1/2-Übertragungen nehmen. Da ich auf der CuDA nur VDSL fahre, nicht telefoniere und auf nicht auf der Nachbarader ADSL betreibe, würde ich doch vermuten, dass ich eine PSD-Maske brauche, die keine Rücksicht auf ISDN, POTS oder irgendeine antiquierte sonstige Technik nimmt. Laut G.993.2 Anhang B gibt es sowas, aber welchen Bandplan muss ich dazu in meinem Webinterface einstellen? Eine komplette Seite mit VDSL-Konfigurationsoptionen verstehe ich überhaupt nicht: Was hat es mit dem LoopBack auf sich? Man kann dort "System Loop" oder "Lineside Loop" auswählen und aktivieren oder deaktivieren. Was ist das? Ich würde jetzt mal ins Blaue vermuten, dass es da um eine Testschaltung geht, bei der ein Ende der VDSL-Leitung kurzgeschlossen wird, damit das Modem sich selbst wieder hört?

Auf meiner 200-Meter-Leitung mit unbekanntem Querschnitt synchronisieren die Modems mit Standardeinstellungen nur 100 zu 80 Mbit/s, also nicht völlig symmetrisch. Versuchsweise habe ich am Target SNRM gedreht. Damit kann man sich selbst betrügen und zunächst mal eine höhere Syncrate raushauen. Man beraubt sich dabei allerdings der Sicherheitsreserven – bei Störungen geht der Sync leichter verloren. Und siehe da – bei Harakiri-mäßig niedrigem 3,5 dB Target SNRM syncen die beiden Vinaxe auf 100 Mbit symmetrisch. Ich werde in den nächsten Tagen mal beobachten, ob die Verbindung trotzdem stabil ist. Hier auf dem Grundstück habe ich ja theoretisch nur die Einstreuungen aus der Mittelwelle und keine Kabelbündel voller DSL-Signale der lieben Nachbarn, die mir in die Übertragung reinquaken können.

Zuguterletzt noch ein paar Grafiken aus dem Webinterface der Modems. Vielleicht interessant als Vergleich zu typischen VDSL2-Strecken der Deutschen Telekom, jedoch nur beschränkt mit diesen vergleichbar.

Daten einer VDSL2-Leitung, ca. 200 Meter lang, unbekannter Leitungsquerschnitt. Infineon Vinax 1.3 auf Allnet ALL126AM2/AS2

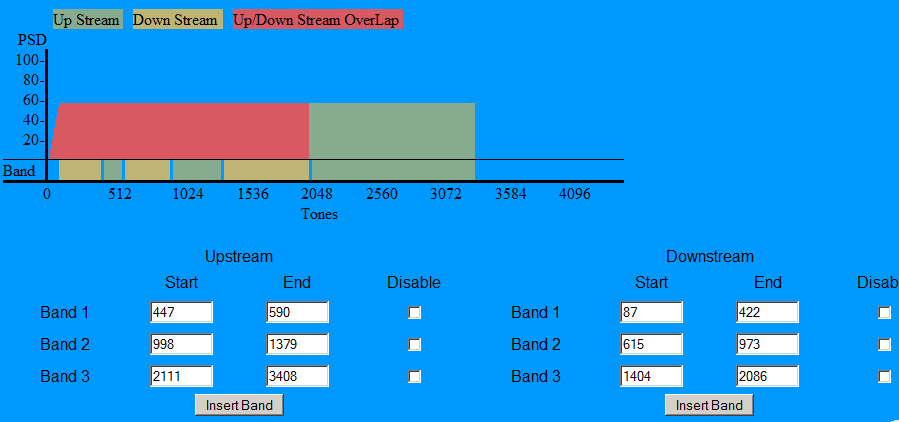

Die Bandkonfiguration im Profil 30a.

Daten einer VDSL2-Leitung, ca. 200 Meter lang, unbekannter Leitungsquerschnitt. Infineon Vinax 1.3 auf Allnet ALL126AM2/AS2

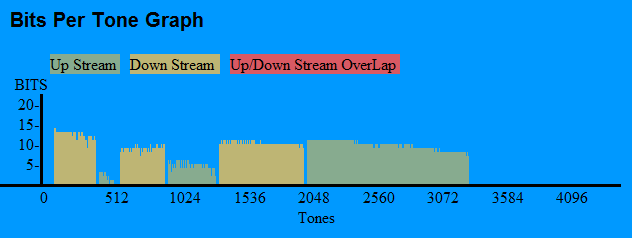

Anzahl der aufmodulierten Bits pro DMT-Träger.

Daten einer VDSL2-Leitung, ca. 200 Meter lang, unbekannter Leitungsquerschnitt. Infineon Vinax 1.3 auf Allnet ALL126AM2/AS2

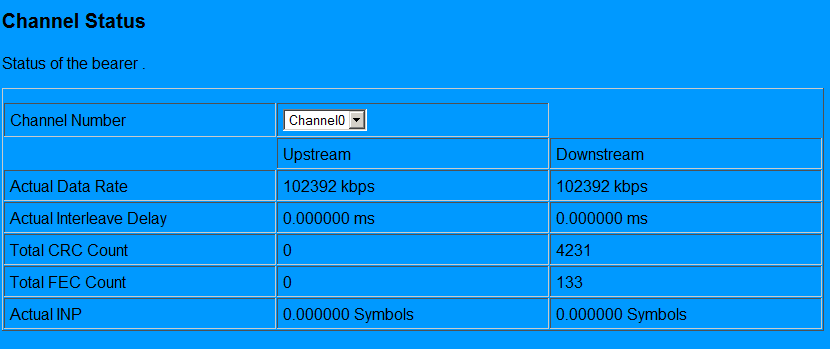

Channel-Status.

Daten einer VDSL2-Leitung, ca. 200 Meter lang, unbekannter Leitungsquerschnitt. Infineon Vinax 1.3 auf Allnet ALL126AM2/AS2

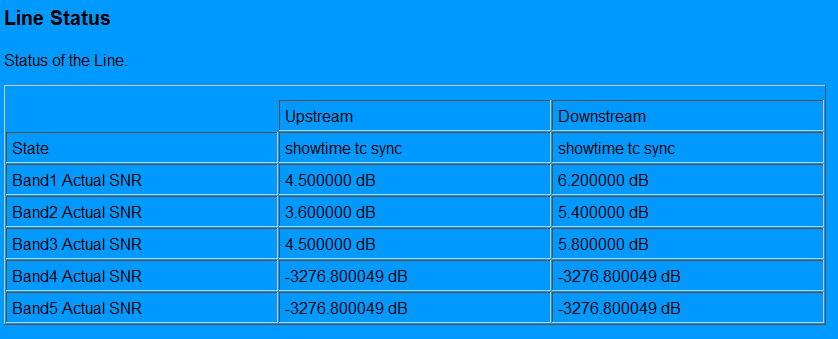

Line-Status.

Daten einer VDSL2-Leitung, ca. 200 Meter lang, unbekannter Leitungsquerschnitt. Infineon Vinax 1.3 auf Allnet ALL126AM2/AS2

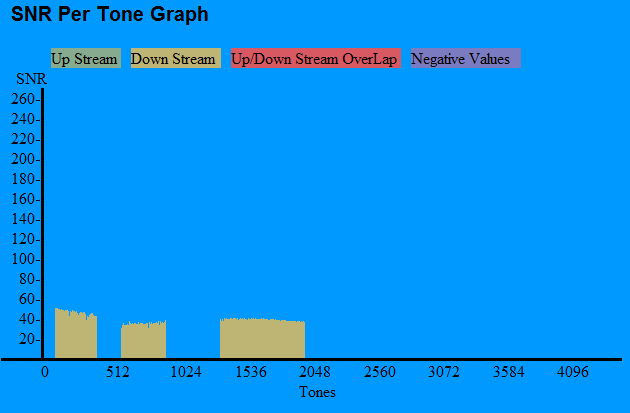

SNR-Werte Downstream.

Daten einer VDSL2-Leitung, ca. 200 Meter lang, unbekannter Leitungsquerschnitt. Infineon Vinax 1.3 auf Allnet ALL126AM2/AS2

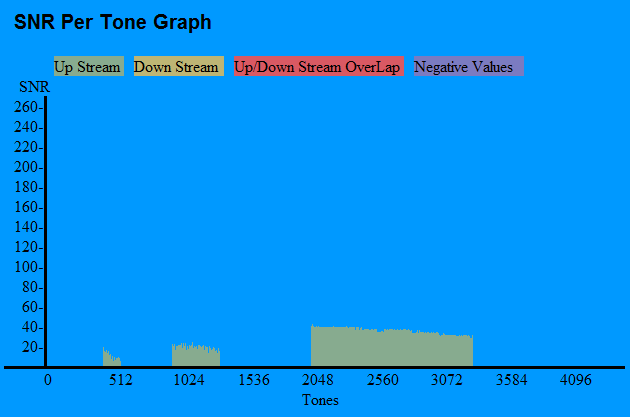

SNR-Werte Upstream.

Update 9.5.09:

Inzwischen hatte ich Gelegenheit, in das Webinterface eines Speedport 300 HS reinzugucken, wo die Bandplankürzel im Klartext drinstehen. Die Zuordnung der Kürzel zu den Namen in der Norm G.993.2 ist wie folgt:

Kürzel G.993.2 Beschreibung ALL126
B05 997-M2x-A 997 ist ein Bandplan für symmetrische Übertragungen. Diese Variante dient der Koexistenz mit POTS und ADSL.
B06 997-M2x-M Bandplan für symmetrische Übertragungen und Koexistenz mit POTS und Annex-M ADSL.
B07 998-M1x-A 998 ist ein Bandplan für asymmetrische Anwendungen. Dieser hier nimmt auf POTS und ADSL Rücksicht.  X
B08 998-M1x-B Bandplan für asymmetrische Übertragungen und Koexistenz mit ISDN und ADSL.  X
B09 998-M1x-NUS0 Bandplan für asymmetrische Übertragungen. NUS0 bedeutet, dass hier keine Rücksicht auf Telefon oder ADSL genommen wird.
B10 998-M2x-A 998er Bandplan für Koexistenz mit POTS und ADSL.
B11 998-M2x-M 998er Bandplan für Koexistenz mit POTS und Annex-M ADSL.
B12 998-M2x-B 998er Bandplan für Koexistenz mit ISDN und ADSL. Wird u.a. von T-Com genutzt.  X
B13 998-M2x-NUS0 998er Bandplan ohne Rücksicht auf andere ADSL-Teilnehmer.  X
B13_17   Das Speedport schweigt sich aus, was sich hier hinter versteckt.  X

Das 300 HS kennt darüber hinaus noch einige weitere Bandpläne ohne Kürzel, darunter den 997-M2x-NUS0. Das ist derjenige, den man eigentlich brauchen würde, wenn man ein ALL126 privat betreibt: Bandplan 997 für symmetrische Datenraten, keine Rücksicht auf das Upstream-Band 0. Leider taucht genau dieser in der Liste, die das ALL126 Master-Modem anbietet, nicht auf.Die Auswahl ist hier ganz allgemein sehr begrenzt. Ich weiß nicht, ob das an der Software oder an einer Hardware-Limitierung der verwendeten Vinax-Variante liegt.

Die neueste Firmware-Version für das ALL126 lässt nicht mehr alle Kombinationen zwischen Profil und Bandplan zu. Im Profil 30a muss man jetzt entweder den amerikanischen Annex A M1_EU32 oder den japanischen Annex C_8K nehmen. Die schmutzige Wahrheit ist nämlich: Die bisher genannten 997er und 998er sind auf eine Grenzfrequenz von 12 MHz normiert. Ihr Verhalten jenseits davon ist laut Standard undefiniert. Wenn man es völlig richtig machen wollen würde bräuchte man den Plan 997E30-M2x-NUS0, der 30 MHz Grenzfrequenz zulässt. Diesen bieten aber weder das ALL126 noch das 300 HS an.
